专家有料 | SDH ASON业务知多少？

作者：南京牧信  王乐

随着ICT行业应用不断扩大，呈现出业务类型多样化、网络应用个性化的特点。

ASON (Automatically Switched Optical Network) 称为光网络自动交换，针对不同业务类型实现多种业务的保护方式，具有网络资源按需动态配置的能力，使得传统的多层复杂网络向扁平化网络转变。ASON技术不仅是传统传送网概念的历史性突破，也是传送网技术的一次重大突破。接下来，我们一起来了解下ASON的相关业务吧！

ASON业务中按照业务等级划分，主要有以下几种常见等级业务：

 钻石级业务

“永久1+1保护”即任何时刻“收-发”两端始终保持两条可用传输路径（1条为工作路径、另1条为保护路径）。

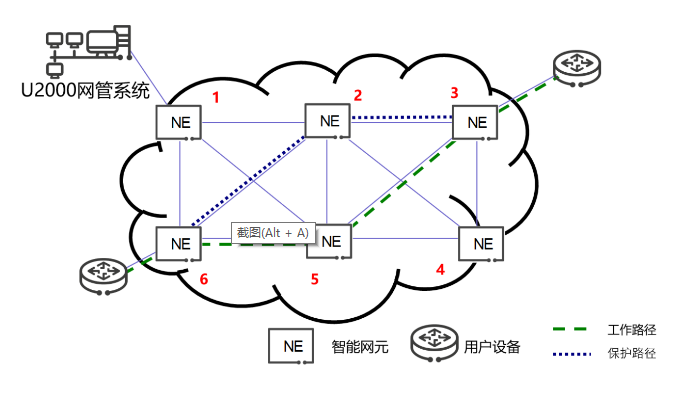

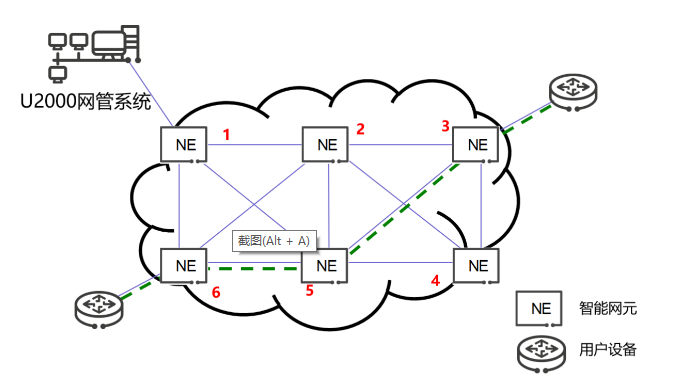

1、正常状态下（如图1所示），用户设备间实现通信，“收-发”两端有“工作”、“保护”2条路由存在。

工作路由传递路线为：NE3<-> NE5<-> NE6

保护路由传递路线为：NE3<->NE2<->NE6

图1

2、当NE3与NE5之间工作路由光纤（光缆）发生中断时（如图2所示），ASON网络通过保护协议进行倒换，将原保护路由设置为工作路由，同时更新保护路由传输路径，使得“收-发”两端依然保持2条可用传输路径。此时：

工作路由传递路线为：NE3<->NE2<->NE6

保护路由传递路线为：NE3<->NE4<->NE5<->NE6

图2

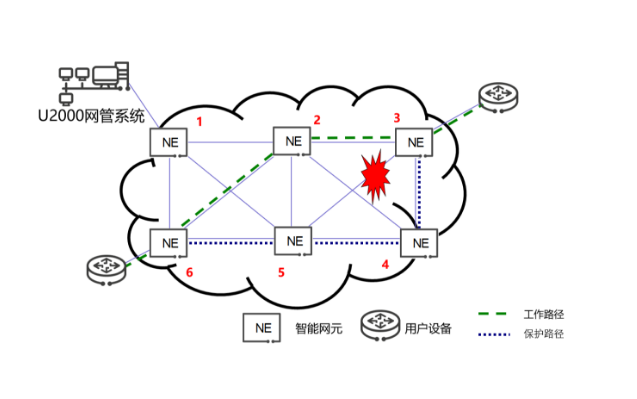

3、当NE4与NE5之间保护路由光纤（光缆）发生中断时（如图3所示），因工作路由未发生故障，所以ASON网络不进行倒换，但需要更新保护路由传输路径，使得“收-发”两端仍然保持着2条可用传输路径。此时：

工作路由传递路线为：NE3<->NE2<->NE6

保护路由传递路线为：NE3<->NE4<->NE2<->NE5<->NE6

图3

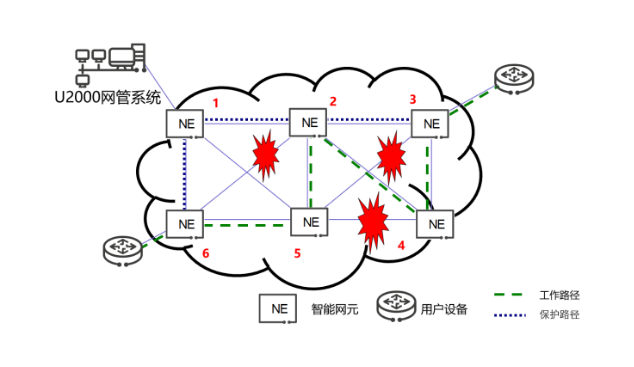

4、当NE2与NE6之间工作路由光纤（光缆）发生中断时（如图4所示），ASON网络通过保护协议进行倒换，将原保护路由设置为工作路由，同时重新规划保护路由，使得“收-发”两端仍然保持着2条可用传输路径。此时：

工作路由传递路线为：NE3<->NE4<->NE2<->NE5<->NE6

保护路由传递路线为：NE3-> NE2->NE1->NE6

图4

 金级业务（MSP业务）

金级保护是利用MSP环作为冗余路由完成保护。由于倒换时间小于50ms，该保护适用于传统语音业务和较重要的数据业务。同钻石级业务相比，金级业务的带宽利用率要高。

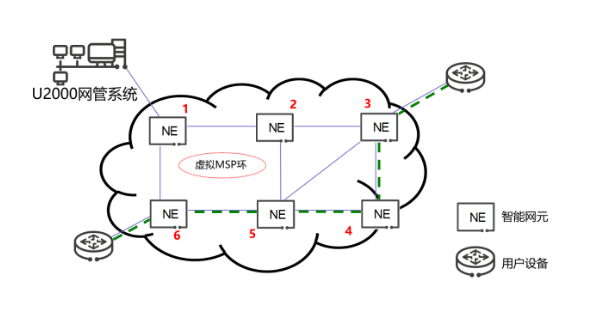

1、正常状态下（如图5所示），业务间只有1条路由，业务间传递路线为：

NE3 ->NE4 ->NE5->NE6

NE1、NE2、NE5、NE6构成的环型网采用MSP（复用段保护）进行保护。

图5

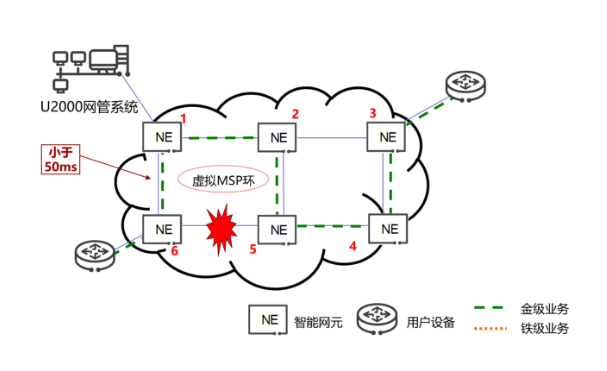

2、当NE5与NE6之间传输路由光纤（光缆）发生中断时（如图6所示），ASON网络利用APS保护协议，在断纤两端“NE5”、“NE6”进行倒换，业务不发生中断。此时业务传递路线为：

NE3<->NE4<->NE5<->NE2<->NE1<->NE6

图6

   银级业务（重路由业务）



银级保护称为重路由保护，当工作路由发生中断，系统实时计算保护路径，倒换时间一般为几百毫秒至数秒。适用于实时性要求不太高的数据业务、小区上网业务等场景。

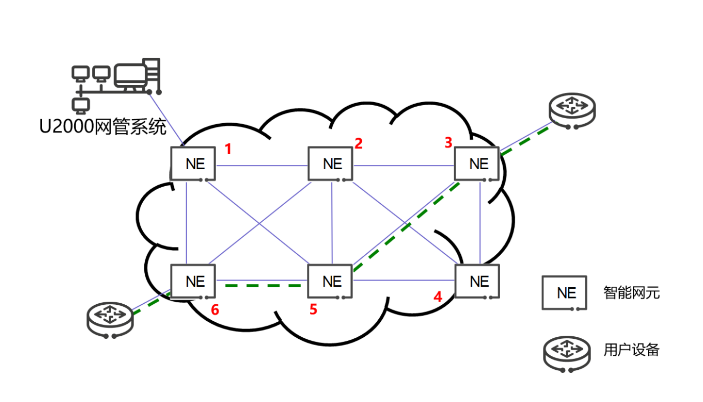

1、正常状态下（如图7所示），业务间只有1条路由，业务间传递路线为：NE3<->NE5<->NE6

图7

2、当NE3与NE5之间光纤（光缆）发生中断时（如图8所示），系统实时计算保护路径，此时业务传递路线为：

NE3<->NE2<->NE1<->NE6

图8

   铜级业务（无保护业务）

铜级业务没有设置保护策略，即工作路径发生中断，则业务中断。铜级业务应用很少，一般适用于配置临时业务，如节假日期间的突发业务。

1、正常状态下（如图9所示），业务间只有1条路由，业务间传递路线为：

NE3<->NE5<->NE6

图9

  2、当NE3与NE5之间光纤（光缆）发生中断时（如图10所示），业务中断。

图10

   铁级业务

铁级业务又叫可抢占业务。铁级业务应用极少，一般只用于配置临时业务。如在重大节假日期间，业务量猛增的情况下配置铁级业务，充分利用带宽资源。

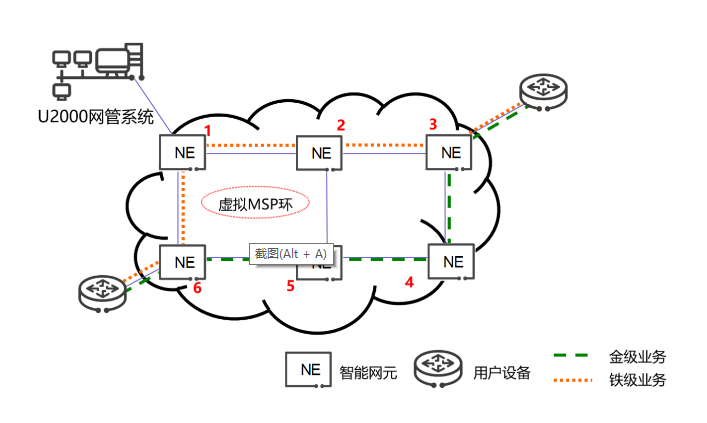

1、正常状态下（如图11所示），业务间有2条路由，1条路由传递金级业务，另一条路由利用MSP环传递额外业务（业务优先级较低）即铁级业务，铁级业务间传递路线为：

NE3<->NE2<->NE1<->NE6

图11

 2、当NE5与NE6之间原本传递金级业务的路由发生光纤（光缆）中断时（如图12所示），金级业务发生MSP倒换，舍弃铁级业务而承载金级业务，导致铁级业务中断，金级业务保持正常通信。

图12

     总 结



大家对SDH ASON业务的区别都掌握了吗？“表1 业务等级总结表”可以帮助大家更深入地了解它们。

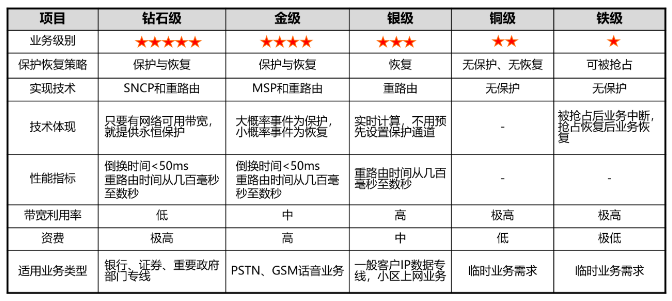

表1 业务等级总结表
